产品名称：温度传感器 hydrotechnik温度传感器:中文PDF下载
产品品牌：hydrotechnik

温度传感器技术参数
测量原理： 根据温度进行电阻测量
工艺（传感器核心）： 铂金测量电阻Pt100，根据标准DIN43760,B级，安装在高压金属管上
温度传感器供电电压： 10～30VDC
测量范围： -50℃～+200℃
测试范围： 0～30000转/分钟
温度传感器误差： <±1%
温度分度号： <±0.3%/10K
工作温度： -20℃～+80℃
温度传感器耐压： 63MPa
电接头： 5针插头
机械温度接头： 与p/T1620系列（M16*2）测试接头配合使用
温度传感器材料： 壳体为不锈钢1.4104，电子部分为注模用料

温度传感器配套接头

 技术参数 适合传感器 最大工作压力Pmax 型号或订货号
p/T接头-1620系列
ISO 228 G ¼		 HT-PD压力传感器
温度传感器
压力温度传感器		 63MPa 2149-04-15.13

温度传感器选型及订货号

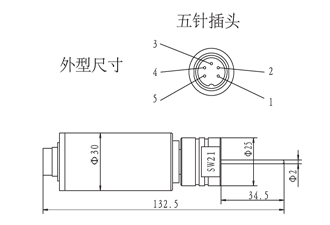

输出信号 温度传感器接线图 测量范围 温度传感器型号或订货号
4...20mA -50℃～+200℃ 3969-04-01.00
0...20mA 3973-04-01.00
