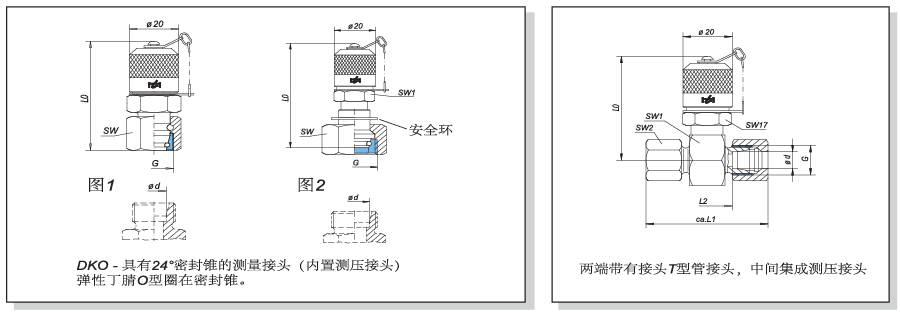

测压接头1620-公制DKO（管接头）/T型管接头外形结构图：

测压接头1620-公制DKO（管接头）/T型管接头详细参数与订货号：

系列Ø d P max 接口螺纹G 外形图 Lo SW 测压接头订货号
L6 31,5 MPa M 12 x 1,5 图1 52 14
 2103-93-06.00
L8 31,5 MPa M 14 x 1,5 图1 52 17 2103-93-08.00
L10 31,5 MPa M 16 x 1,5 图1 52 19 2103-93-10.00
L12 31,5 MPa M 18 x 1,5 图1 52 22 2103-93-12.00
L15 31,5 MPa M 22 x 1,5 图1 52 27 2103-93-15.00
L18 31,5 MPa M 26 x 1,5 图1 52 32 2103-93-18.00
L22 16 MPa M 30 x 1,5 图2 60 36 2103-40-22.00
L28 16 MPa M 36 x 1,5 图2 61 41 2103-40-28.00
L35 16 MPa M 45 x 1,5 图2 63 50 2103-40-35.00
L42 16 MPa M 52 x 1,5 图2 63 60 2103-40-42.00
L1 L2 Lo SW1 SW2 测压接头订货号
50,5 20,5
 49,5
 24
 14
 2103-11-06.00

50,5

 20,5
 49,5
 24
 17
 2103-11-08.00
52,5 22,5
 49,5
 24
 19
 2103-11-10.00
52,5 22,5
 49,5
 24
 22
 2103-11-12.00
54,5 24,5
 52,5
 30
 27
 2103-11-15.00
56,5 23,5
 53,5
 32
 32
 2103-11-18.00
60,5 27,5
 55,5
 36
 36
 2103-11-22.00
60,5 27,5
 58
 41
 41
 2103-11-28.00
68,5 25,5 60,5 46 50 2103-11-35.00
70,5 24,5 65 55 60 2103-11-42.00
S 6 63 MPa M 14 x 1,5 图1 52 17
 2103-94-06.00
S 8 63 MPa M 16 x 1,5
 图1 52 19
 2103-94-08.00
S 10 63 MPa M 18 x 1,5
 图1 52 22
 2103-94-10.00
S 12
 63 MPa M 20 x 1,5
 图1 52 24
 2103-94-12.00
S 14
 63 MPa M 22 x 1,5
 图2 63
 27
 2103-41-14.00
S 16 40 MPa M 24 x 1,5
 图1 52
 30
 2103-94-16.00
S 20 40 MPa M 30 x 2
 图2 63
 36
 2103-41-20.00
S 25 40 MPa M 36 x 2
 图2 64,5
 46
 2103-41-25.00
S 30 40 MPa M 42 x 2
 图2 66
 50
 2103-41-30.00
S 38 31,5 MPa M 52 x 2 图2 69 60 2103-41-38.00
54,5 24,5 49,5 24 17 2103-12-06.00

54,5

 24,5 49,5 24 19 2103-12-08.00
56,5 23,5 49,5 24 22 2103-12-10.00
56,5 23,5 49,5 24 24 2103-12-12.00
62,5 26,5 51 27 27 2103-12-14.00
62,5 25,5 52,5 30 30 2103-12-16.00
68,5 25,5 55,5 36 36 2103-12-20.00
74,5 26,5 58 41 46 2103-12-25.00
80,5 27,5 60,5 46 50 2103-12-30.00
91 29 65 55 60 2103-12-38.00

测压接头1620-公制DKO（管接头）/T型管接头选型选项：

1, 如果需要氟橡胶密封和金属帽，请将订货号最后两位代码00换为10 ；2, 如果需要安装塑料帽时，请订货号最后两位代码00换为90
3, 如果需要氟橡胶密封和塑料帽，请将订货号最后两位代码00换为95

测压接头1620-带DIN 2353管接头技术参数与选型：

系列 P max G1 D1 G2 D2 SW L 测压接头订货号
L6 31,5 MPa M 12 x 1,5 6 M 12 x 1,5 6 24 44,5
 2103-KL-06.00
L8 31,5 MPa M 14 x 1,5 8 M 14 x 1,5 8 24 44,5 2103-KL-08.00
L10 31,5 MPa M 16 x 1,5 10 M 16 x 1,5 10 24 47,5 2103-KL-10.00
L12 31,5 MPa M 18 x 1,5 12 M 18 x 1,5 12 24 48,5 2103-KL-12.00
L15 31,5 MPa M 22 x 1,5 15 M 22 x 1,5 15 30 51,5 2103-KL-15.00
L18 31,5 MPa M 26 x 1,5 18 M 26 x 1,5 18 32 55,5 2103-KL-18.00
L22 16 MPa M 30 x 2 22 M 30 x 2 22 36 58,5 2103-KL-22.00
L28 16 MPa M 36 x 2 28 M 36 x 2 28 41 59 2103-KL-28.00
L35 16 MPa M 45 x 2 35 M 45 x 2 35 46 68 2103-KL-35.00
L42 16 MPa M 52 x 2 42 M 52 x 2 42 55 68 2103-KL-42.00
系列 P max G1 D1 G2 D2 SW L 测压接头订货号
S 6 63 MPa M 14 x 1,5 6 M 14 x 1,5 6 24 46,5
 2103-KS-06.00
S 8 63 MPa M 16 x 1,5 8 M 16 x 1,5 8 24 48,5 2103-KS-08.00
S 10 63 MPa M 18 x 1,5 10 M 18 x 1,5 10 24 49,5 2103-KS-10.00
S 12 63 MPa M 20 x 1,5 12 M 20 x 1,5 12 24 50 2103-KS-12.00
S 14 63 MPa M 22 x 1,5 14 M 22 x 1,5 14 27 53,5 2103-KS-14.00
S 16 40 MPa M 24 x 1,5 16 M 24 x 1,5 16 30 56,5 2103-KS-16.00
S 20 40 MPa M 30 x 2 20 M 30 x 2 20 36 64,5 2103-KS-20.00
S 25 40 MPa M 36 x 2 25 M 36 x 2 25 41 66 2103-KS-25.00

测压接头1620-带穿墙或免螺丝式管道连接接头（DIN 2353）技术参数与选型：

G螺纹 测压接头最大工作压力P max 连接 L
in mm		 L1
in mm		 SW
in mm		 测压接头订货号
M 12 x 1,5 31,5 MPa L 6 34 67 17 2103-04-22.00
M 14 x 1,5 31,5 MPa L 8 34 67 19 2103-04-23.00
M 16 x 1,5 31,5 MPa L 10 33,5 66,5 22 2103-04-18.00
M 14 x 1,5 63 MPa S 6 36 69 19 2103-04-24.00
M 16 x 1,5 63 MPa S 8 33,5 66,5 22 2103-04-25.00
M 18 x 1,5 63 MPa S 10 37 70 24 2103-04-26.00
G螺纹 测压接头最大工作压力P max 连接 测压接头订货号
M 16 x 2 63 MPa 两头都是M 16 x 2 2103-04-16.00
