QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G
 |
QT210涡轮流量计 |
| HYDROTECHNIK或HYDROTECHNIK UK原装 | |
| QT200涡轮流量计技术样本下载 | |
| 型号举例：QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33JC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G | |
 |

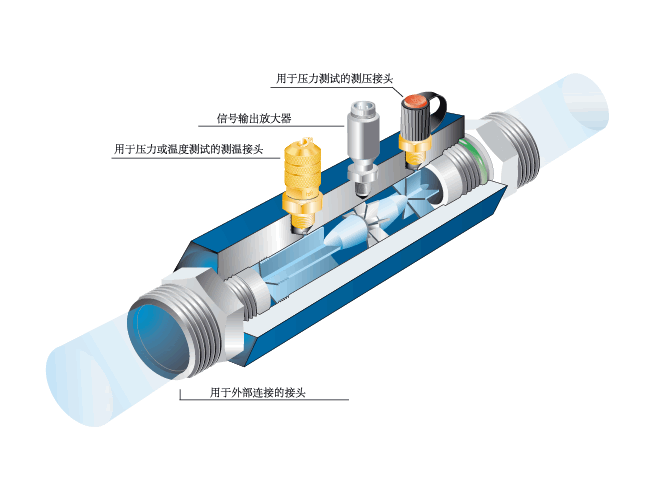

这种涡轮流量计精度很高，其连接内螺纹符合ISO228标准。外壳材料采用不锈钢1.4305(X12CrNiS18 8)表面钝化处理，特别适用于介质为水或类似液体。 |
| ◆ 带压力和温度监测点； | |
| ◆ 流量计体积小、精度高； | |
| ◆ 可适合任何位置安装； | |
| ◆ 工作噪音低和重复性好； | |
| ◆ 由于具有线性特点，所以可扩大测量范围； | |
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G
| 测量原理 | 体积排出量 |
| 粘度范围 | 1cSt 需要其他校准粘度调教请垂询 |
| 介质温度 | -20...+100 °C(短时可达+120℃) |
| 环境温度 | -20 ... +85 °C |
| 存储温度 | -10 ... +70 °C |
| 输出信号 | 频率(0...10KHZ)/ 4 ... 20 mA |
| 供电电压 | 12 ... 24 VDC |
| 电气连接 | 5针插座, M16 x 0.75 |
| 防护类型 | (EN 60529 / IEC 529) IP 40 |
| 传感头拧紧扭矩 | ＜0.5 Nm |
| 默认校准粘度 | 30 mm²/s (cSt)，可订制 |
| 涡轮流量计叶片材料 | 1.4122(1-10l/min) |
| 涡轮流量计叶片材料 | 1.0718(其它量程） |
| 密封材料 | 氟橡胶 |
| 外壳材料 | 1.4305(X12CrNiS18 8)表面钝化处理 |
| 合适测量电缆 | MK 01 |

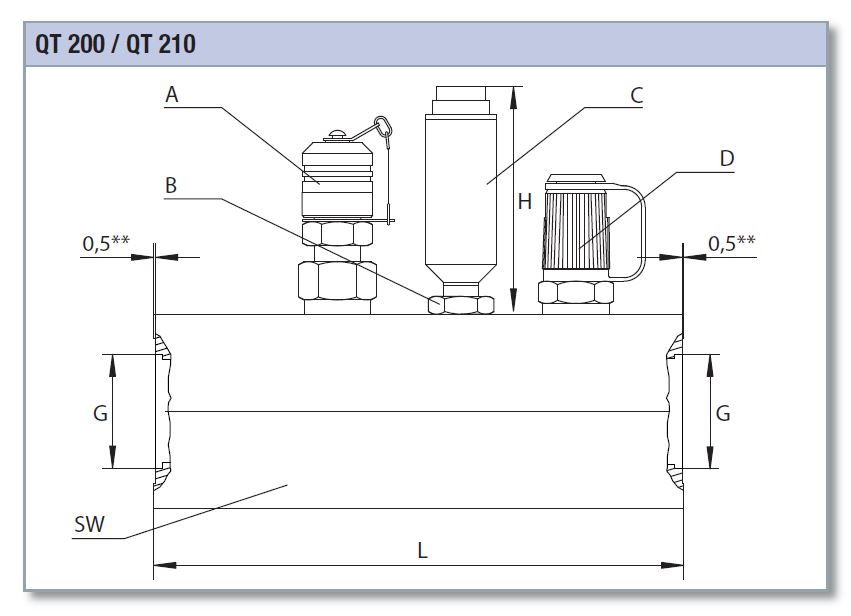

| 流量计测量范围 | 系列号 | L | SW | G |
| l/min | mm | |||
| 1.0 ... 10.0 | QT200 | 120 | 41 | ISO 228-G¼ |
| 7.5 ... 75.0 | QT200 | 130 | 46 | ISO 228-G3/4 |
| 15 ... 300 | QT200 | 150 | 55 | ISO 228-G1 |
| 25 ... 600 | QT200 | 174 | 60 | ISO 228-G1¼ |

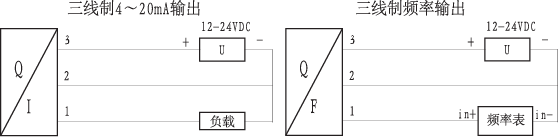

QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G电气接线图及定义
| 5针插座 | 频率输出(0...10KHZ) | 4 ... 20 mA输出 |
 |
1= 频率信号输出+ | 1= 电流信号输出+ |
| 2= -电源/信号-/地 | 2= 信号-/地 | |
| 3= +电源 | 3= +电源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
QT200/33V7-01-35.001/33V7-77-35.001G/33V7-78-35.001G/33V7-79-35.001G/33VC-01-35.V012G/33VC-77-35.V012G/33VC-78-35.V012G/33VC-79-35.V012G型号或订货号：
| 测量范围 | 允许工作压力 | 粘度范围 | 误差 | 订货号 | ||
| l/min | bar | MPa | mm²/s (cSt) | 当前值的 | 频率输出 | 4 ... 20 mA输出 |
1...10 |
420 |
42 |
1 … 10 mm²/s (cSt)，其它粘度，可定制 |
± 2.5 % | 33V7-01-35.001 | 33G7-01-35.001 |
| 33VC-01-35.V012G | 33JC-01-35.V012G | |||||
5...100 |
420 |
42 |
33V7-77-35.001G | 33G7-77-35.001G | ||
| 33VC-77-35.V012G | 33JC-77-35.V012G | |||||
15...300 |
420 |
42 |
33V7-78-35.001G | 33G7-78-35.001G | ||
| 33VC-78-35.V012G | 33JC-78-35.V012G | |||||
25...600 |
350 |
35 |
33V7-79-35.001G | 33G7-79-35.001G | ||
| 33VC-79-35.V012G | 33JC-79-35.V012G | |||||
*:工厂校准粘度4...20mA输出时额外加误差± 0.2 % 实际值。另外订货时可提出特别的粘度
