扭矩in Nm |
技术数据 |
测压接头材料:
切削钢1.0718
金属帽
密封:NBR
订货号 |
测压接头材料:
切削钢1.0718
塑料帽
密封:NBR
订货号 |
测压接头材料:
不锈钢1.4571 金属帽
密封:FKM
订货号 |

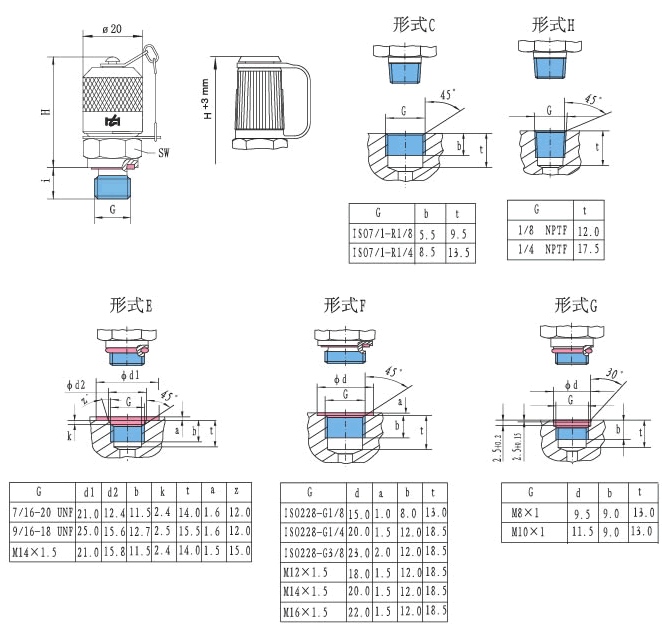

测压接头螺纹G |
密封形式A |
p max |
H
in mm |
i
in mm |
SW
in mm |
M 8 x 1 |
形式G |
6 |
25 MPa |
41 |
8,5 |
17 |
2103-01-32.00 |
2103-30-32.00 |
根据要求可定制 |
M 10 x 1 |
12 |
63 MPa |
37,5 |
8,5 |
17 |
2103-01-33.00 |
2103-30-33.00 |
2703-01-33.10 |
M 12 x 1,5 |
形式F |
30 |
36 |
10 |
17 |
2103-01-13.00 |
2103-30-13.00 |
根据要求可定制 |
M 14 x 1,5 |
40 |
36 |
10 |
19 |
2103-01-14.00 |
2103-30-14.00 |
2703-01-14.10 |
M 16 x 1,5 |
60 |
36 |
10 |
22 |
2103-01-15.00 |
2103-30-15.00 |
根据要求可定制 |
M 14 x 1,5 |
形式E |
45 |
35,5 |
11 |
19 |
2103-01-96.00 |
2103-30-96.00 |
根据要求可定制 |
ISO 228-G 1/8 |
形式F |
18 |
40 MPa |
38 |
8 |
17 |
2103-01-17.00 |
2103-30-17.00 |
2703-01-17.10 |
ISO 228-G 1/4 |
40 |
63 MPa |
36 |
10 |
19 |
2103-01-18.00 |
2103-30-18.00 |
2703-01-18.10 |
ISO 228-G 3/8 |
60 |
36 |
10 |
22 |
2103-01-16.00 |
2103-30-16.00 |
根据要求可定制 |
1/8 NPTF |
形式H |
– |
40 MPa |
33 |
9,5 |
17 |
2103-01-46.00 |
2103-30-46.00 |
根据要求可定制 |
1/4 NPTF |
– |
63 MPa |
33 |
16,5 |
17 |
2103-01-47.00 |
2103-30-47.00 |
2703-01-47.10 |
7/16-20 UNF |
形式E |
20 |
37 |
9 |
17 |
2103-01-21.00 |
2103-30-21.00 |
根据要求可定制 |
9/16-18 UNF |
35 |
36 |
10 |
19 |
2103-01-53.00 |
2103-30-53.00 |
根据要求可定制 |
ISO 7/I-R 1/8 |
形式C |
– |
40MPa |
33 |
13 |
17 |
2103-01-40.00 |
2103-30-40.00 |
根据要求可定制 |
ISO 7/I-R 1/4 |
– |
63 MPa |
33 |
13 |
17 |
2103-01-41.00 |
2103-30-41.00 |
根据要求可定制 |
|
