流量计转速传感器 |
| 上海众野测控研制产品 | ||
| 技术样本下载 | ||

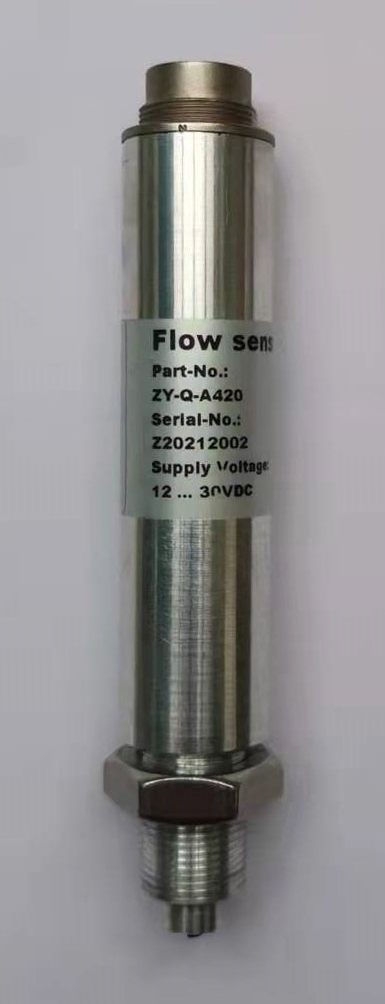

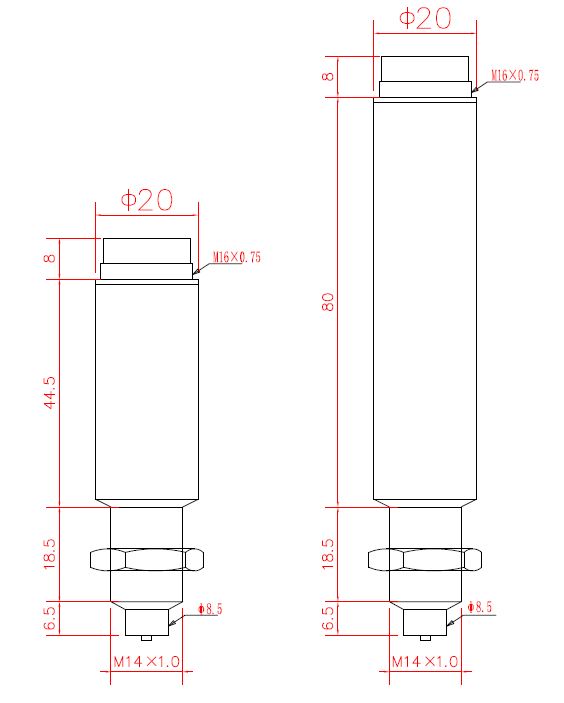

| 型号举例： RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量计转速传感器 |
||
| 涡轮齿轮转速传感器是涡轮流量计的核心传感部件。能够检测涡轮/齿轮的转动，输出的转速信号为HTL脉冲/频率信号，或者3线制4…20mA可以直接输入大部分显示或采集设备。注：必须安装传感器头距被测涡轮/齿轮在1.5至2mm之间。适合涡轮流量计配套，或单独测试工业铁材质的涡轮、齿轮转速测试。如果选用脉冲频率输出，基本没有延迟，可以称作流量传感器；4…20mA电流输出的传感器也有瞬态响应功能，是频率流量传感器+F/I变送器组合体，其变送功能相比单片机F/I转换器来说还是要快得多。 |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量计转速传感器特性
| 测量原理 | 磁电感应式、磁阻式 |
| 工作电压 | 10…30VDC |
| 消耗电流 | 10mA…30mA |
| 输出信号 | HTL脉冲/频率/3线制4…20mA |
| 输出信号范围 | 10HZ….10KHZ/3线制4…20mA |
| 输出带载能力 | ≥4KΩ(频率);≤500Ω(4…20mA) |
| 检测距离 | 1.5…2mm |
| 电气接口 | 5针航空插座，M16 x 0.75 |
| 储存温度 | -20…85℃ |
| 使用环境温度 | -20…100℃ |
| 外壳 | 铝合金 |
| 安装方向 | 任意方向 |
| 防护等级 | IP40 |
| 重量 | 60g(频率）/ 79g(4…20mA) |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量计转速传感器接线图
| 5针插座 | 频率输出(0...10KHZ) | 4 ... 20 mA输出 |
 |
1= 频率信号输出+ | 1= 电流信号输出+ |
| 2= -电源/信号-/地 | 2= 信号-/地 | |
| 3= +电源 | 3= +电源 | |
| 4= 空 | 4= 空 | |
| 5= 空 | 5= 空 |
RS100/110/200/210/500/510/ 3107-00-09.00 31W7-00-09.00/3410-1600-A233F03/3107-00-26.00/3410-1400-A233Z1S/ZY-Q-FR-01/ZY-Q-A420-300流量计转速传感器型号或订货号：
型号/订货号 |
|||
输出信号 |
参数 |
型号/订货号 |
适配插头型号/订货号 |
频率 |
10HZ….10KHZ |
ZY-Q-FR-01 |
8824-S6-H |
3线4…20mA |
10lmin |
ZY-Q-A420-10 |
|
20lmin |
ZY-Q-A420-20 |
||
75lmin |
ZY-Q-A420-75 |
||
100lmin |
ZY-Q-A420-100 |
||
150lmin |
ZY-Q-A420-150 |
||
300lmin |
ZY-Q-A420-300 |
||
600lmin |
ZY-Q-A420-600 |
||
